一种淡水养殖用过滤型套式网箱的应用示例

中图分类号：S917.4 文献标志码：B 文章编号：1004—6755（2025）07-0034-03

An application example of a filter type nested net cage for freshwater aquaculture

XIA Nianli，HAN Fang

（ZhuchengRuralWork ServiceCenter，Zhucheng2622oo，China）

Abstract：To solve the dificulty of cleaning of traditional integrated aquaculture cages，a filter type sleeve type cage that can replace the traditional aquaculture net cage is designed whose connecting structures，clamping structures，fixing structures，fish catching devices，and U- shapedchutes are installed on the frame plate.This design solves the difficulty of cleaning traditional integrated aquaculture cages and protects the water environment.

Key words：freshwater aquaculture;filter type nested net cage;overal structure;application examples

网箱养殖因投资少、产量高、可机动、见效快等优点，从20世纪70年代开始在全国各地的湖泊及水库蓬勃发展1]。网箱养殖通常采用的是整体式传统养殖网箱，其缺点是随着养殖时间的增长，养殖网箱常常因饲料、粪便等残渣而堵塞，从而阻碍网箱内外水置换，致使网箱内部水质变差，进而影响水产养殖效益，并且网箱长期不进行残渣清理还会出现水体富营养化问题，极大地破坏了水环境[2。传统网箱清理时，需要把其中的水产品全部捞出，费时费力。为解决这一问题，设计了一种淡水养殖用过滤型套式网箱，以期为保护水环境提供一种可行性措施，也为加快改变现阶段水产养殖机械化应用落后的现状提供助力[3]。

1过滤型套式网箱整体构造

过滤型套式网箱通过连接结构、固定结构、卡接结构将两个传统网箱、U型板固定在框板下壁。两个网箱对称设置在U型板两侧，其靠近U型板的一侧均呈开口设置，见图1。

1.框板2.U型板3.卡接槽4.传统网箱5.滑板6.滑杆19.拉柄

1.3 固定结构

固定结构由四个卡板和四个伸缩槽构成。卡板一侧内壁上设有卡槽和控制伸缩的控制结构，并且通过控制结构上的第二弹簧与伸缩槽内壁连接，在设于插槽上壁的伸缩槽内滑动。卡板靠近插槽开口一侧的侧壁呈弧形设置，通过设置在其一侧卡槽连接在插板上，见图3。

1.1 连接结构

连接结构由四个插槽和四个插板构成。插板设置在两个网箱靠近U型板一端的两侧网板上，通过固定结构固定在插槽内，见图2。

U型板设有与两个网箱对应的连接结构，连接结构通过固定结构设置在四个插槽内。固定结构上的每个卡板上均设有与之对应的控制结构，控制结构上的4个拉杆滑动贯穿在框板上壁，见图2。

1.2 控制结构

控制结构由四个拉杆构成。拉杆固定设置在对应卡板靠近第二弹簧一侧的侧壁上，每个拉杆远离卡板的一端设有拉柄，见图2。拉动拉柄，拉杆便在框板上壁对应的滑孔内滑动完成控制操作。

1.框板2.U型板4.传统网箱6.滑杆7.卡接板8.U形滑槽 9.插槽10.插板19.拉柄A.组合构件

2.U型板4.传统网箱9.插槽10.插板14.伸缩槽15.卡板 16.第二弹簧17.拉杆18.卡槽

1.4赶鱼装置

滑板即为赶鱼装置，设置在靠近网箱两侧的框板侧壁上，见图4。滑板通过两个滑杆滑动设置在框板内壁上对称设置的两个U型滑槽内，其上壁通过卡接结构还设置了推板。

1.5卡接结构

控制结构由三块卡接板构成。卡接板一侧通过第一弹簧滑动设置在滑板的侧壁上的收纳槽内，卡接板呈弧面设置的一侧通过卡接槽连接在U型板的内壁上，见图4。

滑板通过设置在框板两侧内壁的两个滑杆对称设置在框板两侧的U型滑槽内，滑动实现赶鱼操作。滑杆通过卡接结构设置在滑板上，见图4。

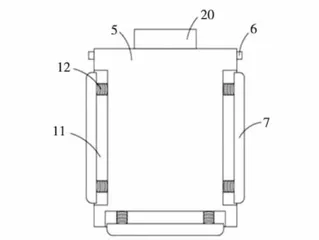

5.滑板6.滑杆7.卡接板11.收纳槽12.第一弹簧20.推板

公母插杆设置在网箱靠近框板一端的两侧板上，四个公母插槽对称设在框板下壁上，见图5。

2过滤型套式网箱应用示例

在网箱上设置U型板将网箱分成两部分。清理网箱时，第一步，推动滑板的滑杆滑入U型滑槽内，将滑板插入网箱。第二步，沿着U型滑槽推动滑板由一侧滑向另一侧，滑板滑动过程中将网箱内的养殖水产品一起赶动。滑板滑动至U型板内时，卡接板在第一弹簧的作用下弹出，卡入卡接槽内，此时，滑板与未滑过的一侧网箱构成一个闭合空间。第三步，拉动拉柄带动卡板收入伸缩槽后，滑动该侧的网箱将其拆下清理。第四步，将清理后的网箱侧面上的公母插杆插入框板下侧的公母插槽内，插板投入插槽内，卡板卡人卡槽后完成该网箱的安装。推动滑板原路滑回，取出后将滑杆再从U型滑槽的另一侧投人，重复第二步至第四步的操作，即可完成另一侧网箱清理和安装。

3结论

目前，水产品已经成为“大食物观”中不可或缺的一部分，水产养殖业也发展成为一个不可忽视的产业。随着科技的发展和技术的进步，在国家政策的支持下，水产养殖业也由传统的简单人力养殖逐渐发展到工厂化养殖、工程化养殖，机械化工具在水产养殖业中逐渐普及，整个行业的养殖设施和管理水平取得较大的进步，并向着节能化、智能化方向发展。水产养殖的生产效率和产品质量不断提高，生产成本不断降低。在这种发展背景下，研发一些成本低、易操作、可广泛使用的养殖设施就成为推动水产养殖机械化水平，改良养殖技术迫切的需求。

本设计是将两个传统养殖网箱、框板、U型板、U型滑槽、滑杆等组件，通过连接结构、固定结构、控制结构、赶鱼装置、卡接结构等构成过滤型套式网箱。过滤型套式网箱在清理的过程中不需要将网箱内的养殖水产品全部捞出，有效解决了传统网箱难以清理的问题。这种设计既避免了传统网箱清洗时对养殖水产品可能造成的损伤，又降低了饲料残留引发的水质富营养化和养殖用药风险，提高了养殖水体的水质标准和养殖水产品质量水平。这种设计操作简单、使用难度低，易于推广使用，可以为推动水产养殖机械化的发展起到了较好的示范引领作用。

参考文献：

[1]谭玉钧主编.淡水养殖[M].北京：中央广播电视大学出版社，1994.

[2]杨贵民，王冬梅，冯思志，等.水产养殖机械化新技术应用现状及发展趋势[J].山东农机化，2023（3）：33-34.

[3]农业农村部.关于加快水产养殖机械化发展的意见[EB/OL]（2020—11—10）[2021—08—26]http：//www.njhs.moa.gov.cn/tzggizcjd/202011/202011106356101.htm.（收稿日期：2025—01—17）
